直流电机的保养修理
直流电机的保养修理:
1、常规类别
a.电机转子换线;
b.电机定子更换主极、换向、补偿线圈;
c.电机更换升高片、换向器;
d.电机常规保养;
2、适用标准、范围
执行GB 755-2008《旋转电机定额和性能》标准
执行GB/T 21205-2007《旋转电机整修规范》标准
3、电机大修实施规范及质量要求
⑴电机大修为性能恢复性修理,通过本公司大修后,可以使电机的主要性能指标达到或接近原机制造水平。
⑵对解体、清洗后的零部件应进行鉴定,分别确定为免修件、修理件或报废件,鉴定所用的检测器具和测试设备应符合相关标准规定。
⑶电机紧固件全部更新。
⑷转子轴进行无损探伤检查,出轴及轴颈的圆角处不得有圆周方向的裂纹。在保证可靠性前提下,其他性质的裂纹按大修技术文件规定执行。
⑸换向器加工,尺寸精度,表面粗糙度符合产品图样规定。
⑹产品符合国家、专业相关标准。符合产品图纸、技术文件要求。
4、电机大修技术要求
⑴ 电机解体、清洗
电机进厂检查原始状态并记录后解体,用不损伤电机绝缘性能的中性洗涤液进行煮洗定子、转子,以及端盖、轴承盖等各种配件;煮洗完毕后再用高压清水清洗,最后放入保温烘箱进行烘焙。
⑵ 定子部分
定子外观、机械尺寸、电气检查。机座内外表面进行打磨清理,去除锈迹并清理铁芯表面;换向极间联线、刷架联线及定子引出线,修复刷握,若刷握损坏,则进行更换。定子装配加强绝缘并进行电气检查(包括主极、副极绕组对地和相互间绝缘电阻测定、主、副极绕组直流电阻测量、耐压检查等);之后定子整体真空压力浸绝缘漆一到两次、烘焙清理,定子内喷防锈底漆、中间漆及表面漆三遍;定子所有螺孔攻丝。

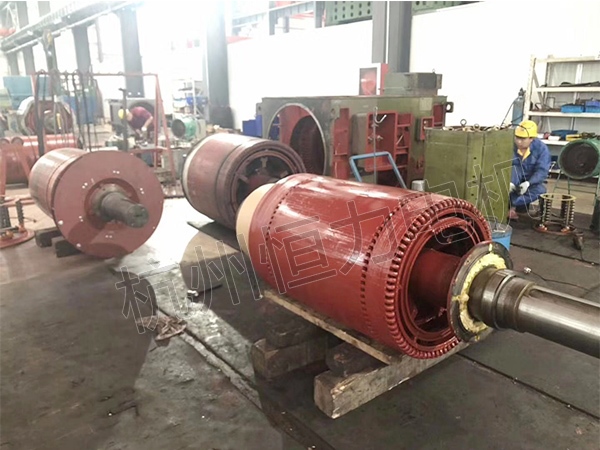

⑶ 转子部分
转子烘焙后,清理换向器云母槽和升高片,进行电气检查(包括绝缘电阻、工频耐压、直流泄流、中频匝间检测等),电气检查合格后真空压力浸绝缘漆一到两次,烘焙干燥后喷表面漆,更换换向器前端无纬带,换向器工作面粗车,云母下刻,换向器面半精车,转子动平衡,换向器面精加工。转轴进行无损探伤检查,并出具探伤报告。
⑷ 总装
按直流电动大修工艺要求进行总装。刷盒检修,并进行表面处理;更换刷架联线;更新所有电刷,并检查碳刷压力;检查轴承并确定是否换新,按标准添加润滑脂。
⑸ 试验
按直流电机手册相关标准对电机进行出厂试验(包括6小时温升试验、换向试验、匝间绝缘介电强度试验、超速试验、对地绝缘介电强度试验等),并出具试验报告。
⑹ 收尾
机座表面刮腻子,喷防锈底漆、中间漆和表面漆,修磨出轴表面,修磨联轴节内孔表面,热装联轴节。
⑺ 包装发运(适宜陆地运输的防雨包装)
⑻ 标识要求:铭牌标注本公司名称、商标、产品执行标准号;大修产品名称和型号;标定功率/标定转速;净重量;大修机出厂编号和日期。
⑼ 技术资料:随机提供完整、有效的技术资料,包括探伤检测报告、拆解记录、配件更换记录、试运转记录、大修合格证等。
特别说明:涉及具体服务项目以双方约定技术要求为准。
