直流电机(Z4)更换电刷步骤指导(杭州恒力电机制造有限公司编写)
- 2022-07-11-

直流电机(Z4)更换电刷步骤指导


01_Jc

近期,天气炎热,电机整体温升较高,加剧了电刷磨损程度,最近经常有客户咨询如何正确的更换电刷,还有客户因操作错误发生电机故障,现整理了我司现场更换电刷步骤发给大家参考,希望对贵司电机运行有所帮助。

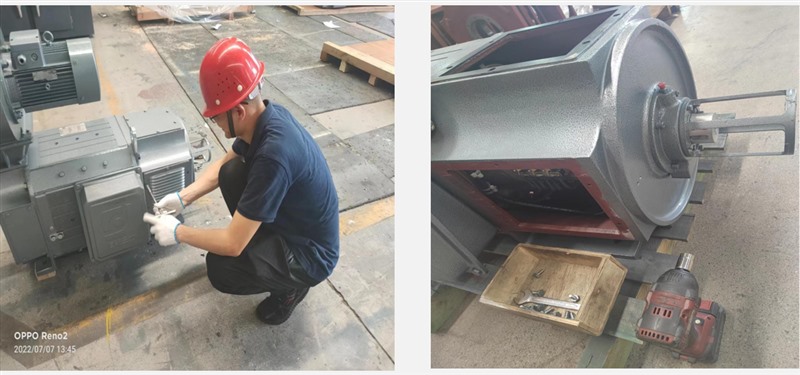

一、拆掉电机后端盖上的盖板和百叶窗:

02_Jc

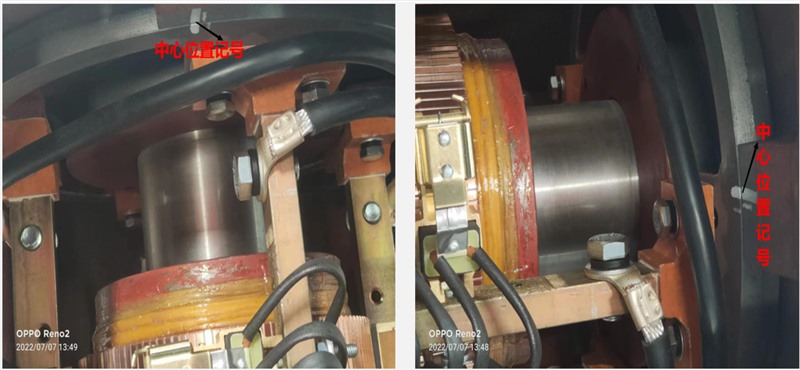

 二、找到刷杆座和后端盖上的中心位置标记,(没有的话用记号笔再合适的位置重新做记号):

022_Jc

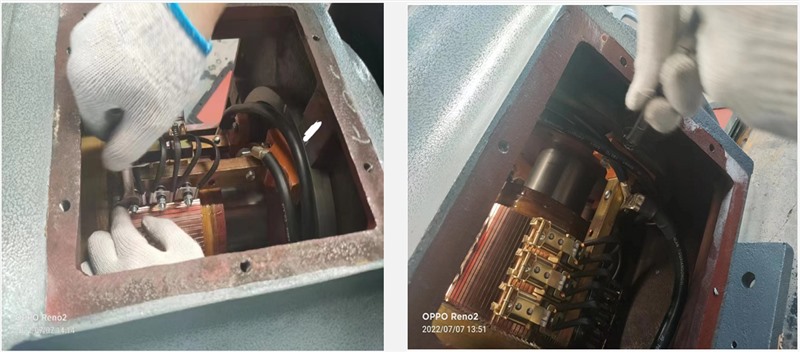

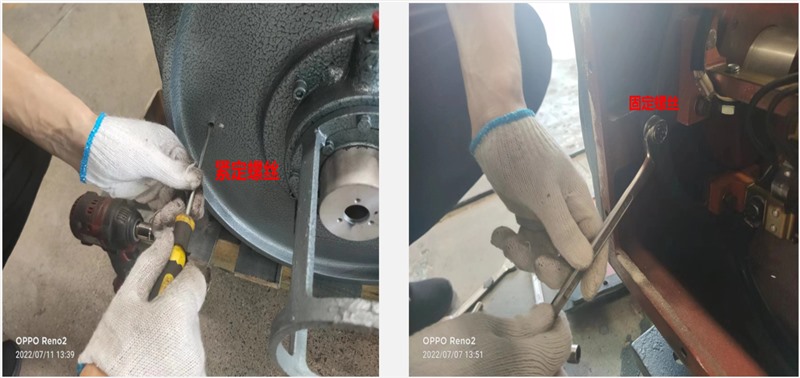

三、先松端盖后的紧定螺丝,再松刷杆座固定螺栓

03_Jc

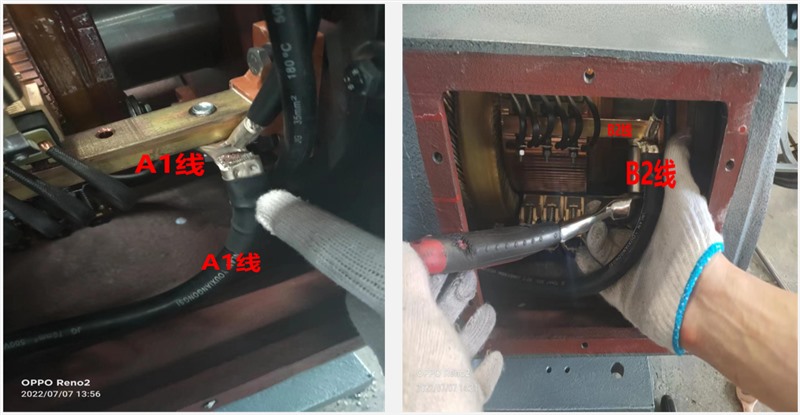

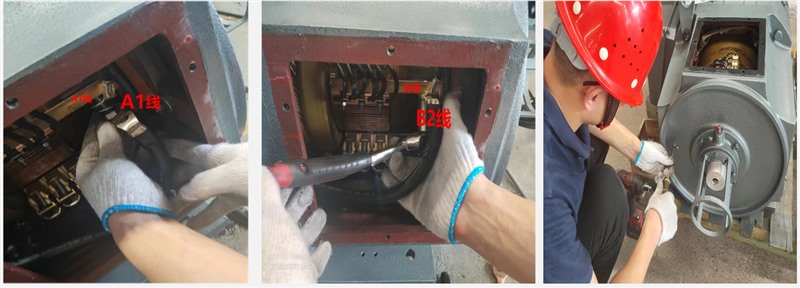

四、拆连接刷架的B2和A1线:(如图所示预先做好刷杆及引接线标识)

04_Jc

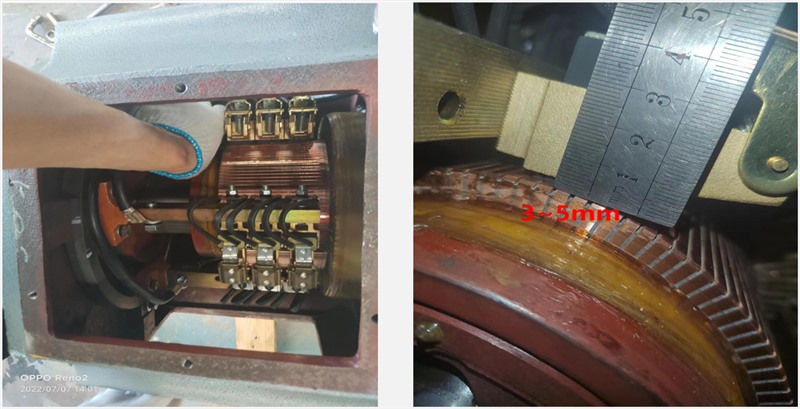

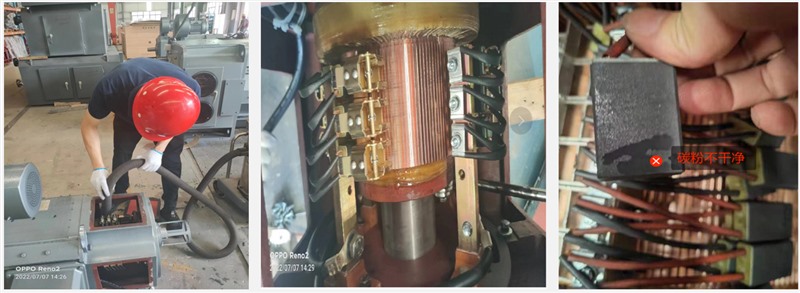

五、观察刷握离换向器的距离,3-5mm合适,超出范围就需要重新调整距离至合适的尺寸:

05_Jc

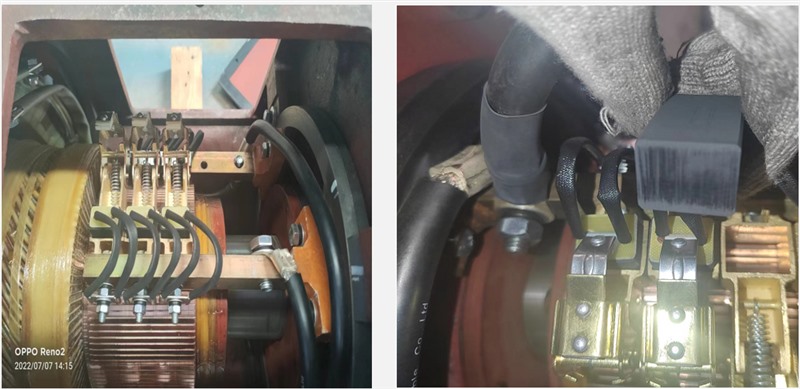

六、拆除旧电刷(如需调整刷握距离,这时安排调整),更换上新电刷,注意电刷的材质,千万不能错了,电刷材质应为D374N;同一台电机不建议使用不同厂家的电刷,最好同厂家、同批次;底下一排不方便更换,可以旋转刷架到合适的位置再进行更换:

06_Jc


七、更换好电刷后,把刷架位置恢复到初始位置,并紧固好刷杆座固定螺栓:

07_Jc

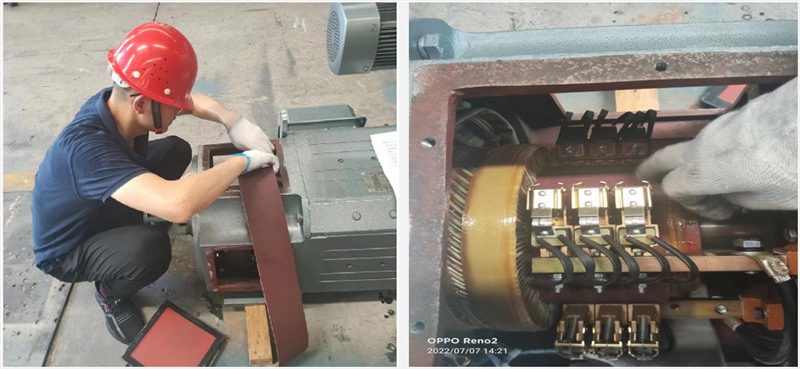

八、拿一张合适的宽度和长度的粗砂带,毛面朝电刷包裹在换向器表面,手动盘车转到电枢带动砂带旋转,一般砂带转动10圈左右就可以把电刷的接触面磨出到75%以上,停下拔出一个电刷观看接触面的情况,如达不到要求则继续按上面步骤操作,直到合格为止:

08_Jc


九、磨好电刷后把砂带拿出,先用吸尘器把碳刷粉吸掉,最后用高压空气把剩余的碳粉吹干净,仔细检查换向器片间及及附近位置有无碳粉剩余,有的再次清理干净为止;

09_Jc


十、重新接上B2和A1线,并重新固定好紧定螺栓

010_Jc


 十一、通电试车,空车10-20分钟,观察火花有无异常,再抽查1-3个电刷的接触面是否合格,如发现火花不合格请致电专业技术人员或恒力电机,如发现接触面不合格请继续空车研磨电刷到合格为止(75%)

110_Jc


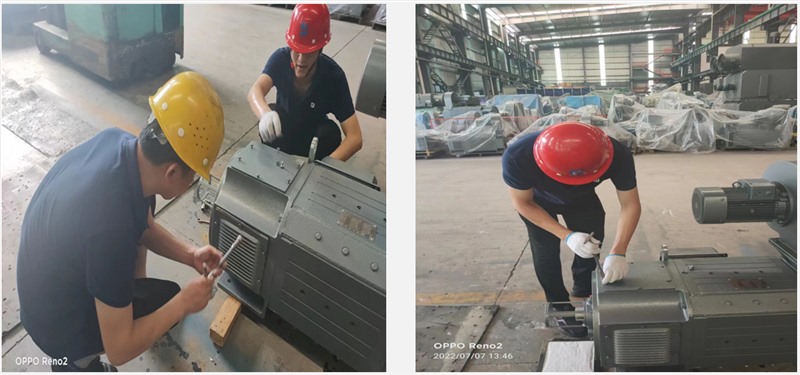

十二、盖好盖板和百叶窗
